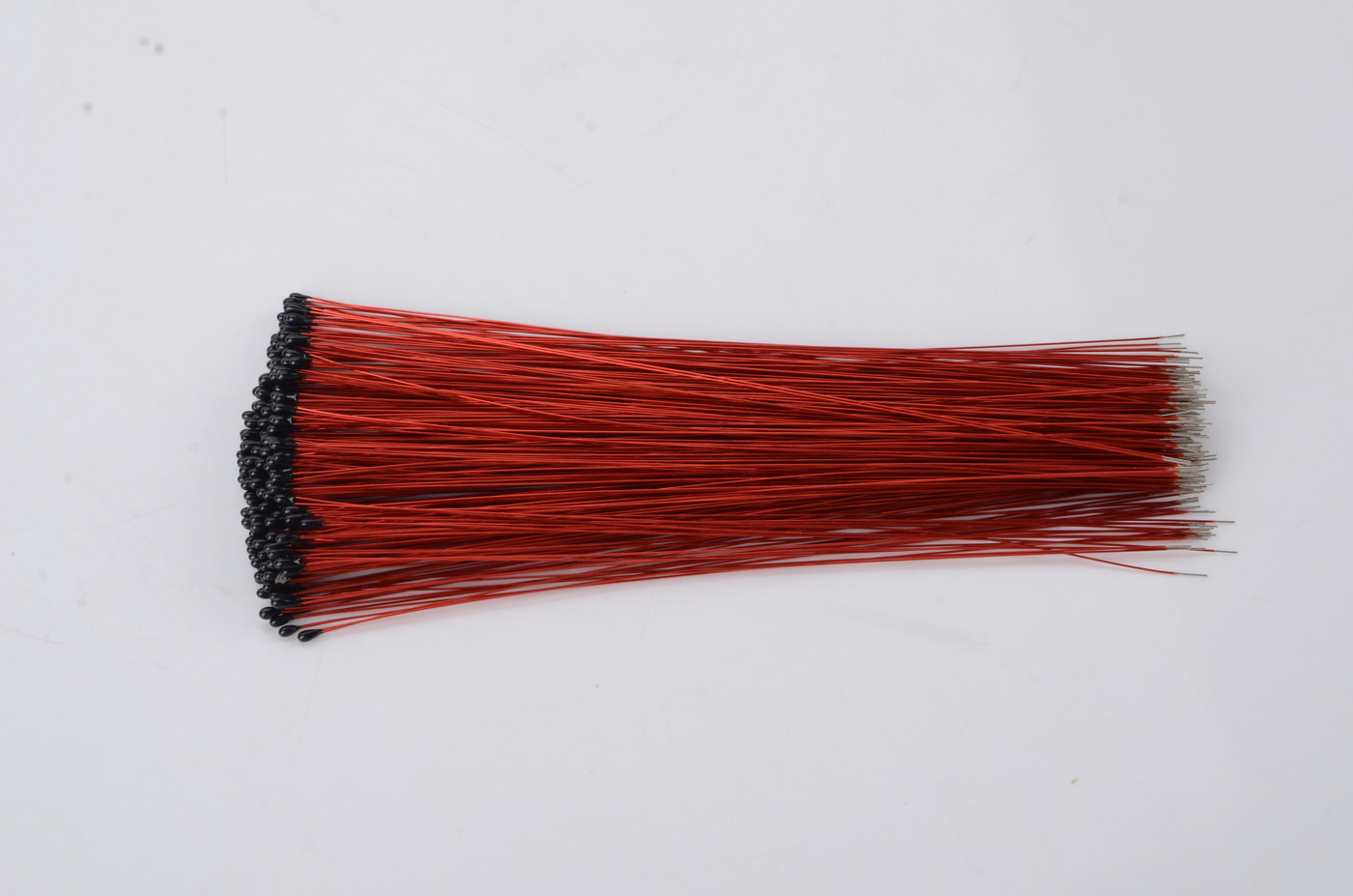

MF52B-10K3435 NTC

2022-07-29 13:52:3134

MF52B-10K3435 NTC.jpg

MF52B-10K正負1/3435負溫度系數高精度耐高溫環(huán)氧樹脂封裝熱絕緣導線敏電阻B Value @ 25°C /85°C=3435 (103AT) at 25oC 10K歐R - T（電阻與溫度特性表）-一個表顯示在每個溫度點的標準電阻值。通過使用作為溫度傳感器 NTC，要小心在沒有運行到多的電流，因為當前將熱 NTC 和引入的測量誤差。為此值為（10 k ω 或更多），當電路接通與 NTC 系列時，NTC 是電阻的最初冷，提供幾個 Ω，限制浪涌電流及預防，例如:保險絲，電流開始流動，通過升溫，其電阻將降在 m ω 范圍內讓主電流通過不受干擾。

TEMPERATURE VS RESISTANCE TABLE

Resistance 10k Ohms at 25deg. C

Resistance Tolerance + / -1%

B Value 3435K at 25/85 deg. C

B Value Tolerance + / - 1%

Temp. (deg. C)	Rmax (k Ohms)	Rnor (k Ohms)	Rmin (k Ohms)
-50	383.6636	366.4286	349.9328
-49	360.5607	344.5753	329.2657
-48	339.0119	324.1796	309.9653
-47	318.9022	305.1344	291.9319
-46	300.1258	287.3413	275.0738
-45	282.5857	270.7097	259.3068
-44	266.1922	255.1561	244.5530
-43	250.8629	240.6035	230.7407
-42	236.5216	226.9810	217.8035
-41	223.0983	214.2231	205.6803
-40	210.5283	202.2693	194.3148
-39	198.7519	191.0637	183.6545
-38	187.7137	180.5546	173.6511
-37	177.3629	170.6944	164.2601
-36	167.6522	161.4387	155.4400
-35	158.5379	152.7468	147.1525
-34	149.9798	144.5807	139.3620
-33	141.9402	136.9052	132.0356
-32	134.3847	129.6879	125.1427
-31	127.2809	122.8985	118.6550
-30	120.5991	116.5089	112.5462
-29	114.3116	110.4932	106.7917
-28	108.3927	104.8272	101.3688
-27	102.8185	99.4883	96.2564
-26	97.5669	94.4558	91.4348
-25	92.6171	89.7101	86.8857
-24	87.9501	85.2332	82.5920
-23	83.5479	81.0082	78.5378
-22	79.3940	77.0194	74.7084
-21	75.4728	73.2523	71.0899
-20	71.7700	69.6931	67.6695
-19	68.2720	66.3291	64.4351
-18	64.9663	63.1485	61.3754
-17	61.8412	60.1402	58.4802
-16	58.8858	57.2939	55.7394
-15	56.0899	54.5998	53.1440
-14	53.4439	52.0490	50.6855
-13	50.9389	49.6330	48.3557
-12	48.5666	47.3439	46.1473
-11	46.3192	45.1743	44.0532
-10	44.1895	43.1172	42.0668
-9	42.1705	41.1663	40.1820
-8	40.2558	39.3153	38.3930
-7	38.4396	37.5587	36.6943
-6	36.7162	35.8910	35.0810
-5	35.0802	34.3074	33.5481
-4	33.5269	32.8029	32.0914
-3	32.0515	31.3734	30.7065
-2	30.6497	30.0145	29.3896
-1	29.3174	28.7225	28.1368
0	28.0508	27.4936	26.9448
1	26.8464	26.3245	25.8102
2	25.7006	25.2119	24.7300
3	24.6103	24.1527	23.7013
4	23.5726	23.1442	22.7213
5	22.5846	22.1835	21.7874
6	21.6436	21.2682	20.8973
7	20.7472	20.3959	20.0486
8	19.8931	19.5644	19.2392
9	19.0789	18.7714	18.4670
10	18.3027	18.0151	17.7303
11	17.5624	17.2935	17.0270
12	16.8561	16.6048	16.3556
13	16.1823	15.9475	15.7145
14	15.5391	15.3198	15.1020
15	14.9251	14.7203	14.5168
16	14.3387	14.1475	13.9576
17	13.7786	13.6003	13.4229
18	13.2434	13.0772	12.9117
19	12.7320	12.5771	12.4228
20	12.2431	12.0988	11.9550
21	11.7756	11.6413	11.5074
22	11.3286	11.2037	11.0790
23	10.9009	10.7848	10.6689
24	10.4917	10.3839	10.2762
25	10.1000	10.0000	9.9000
26	9.7323	9.6324	9.5325
27	9.3800	9.2802	9.1806
28	9.0424	8.9428	8.8435
29	8.7186	8.6195	8.5206
30	8.4082	8.3096	8.2113
31	8.1105	8.0124	7.9147
32	7.8249	7.7275	7.6305
33	7.5508	7.4541	7.3579
34	7.2878	7.1919	7.0965
35	7.0353	6.9403	6.8458
36	6.7929	6.6987	6.6052
37	6.5601	6.4669	6.3744
38	6.3364	6.2442	6.1527
39	6.1216	6.0304	5.9400
40	5.9151	5.8250	5.7357
41	5.7167	5.6276	5.5394
42	5.5259	5.4380	5.3509
43	5.3425	5.2557	5.1698
44	5.1661	5.0804	4.9957
45	4.9964	4.9119	4.8283
46	4.8331	4.7498	4.6674
47	4.6761	4.5939	4.5127
48	4.5249	4.4439	4.3639
49	4.3793	4.2995	4.2207
50	4.2392	4.1605	4.0830
51	4.1042	4.0268	3.9504
52	3.9742	3.8980	3.8228
53	3.8490	3.7739	3.7000
54	3.7283	3.6544	3.5817
55	3.6121	3.5393	3.4677
56	3.5000	3.4284	3.3580
57	3.3919	3.3215	3.2523
58	3.2877	3.2185	3.1504
59	3.1872	3.1191	3.0522
60	3.0903	3.0234	2.9575
61	2.9968	2.9310	2.8663
62	2.9066	2.8419	2.7783
63	2.8196	2.7559	2.6934
64	2.7355	2.6729	2.6115
65	2.6544	2.5929	2.5325
66	2.5761	2.5156	2.4563
67	2.5004	2.4410	2.3827
68	2.4274	2.3690	2.3117
69	2.3568	2.2994	2.2432
70	2.2886	2.2322	2.1770
71	2.2227	2.1673	2.1131
72	2.1590	2.1046	2.0513
73	2.0974	2.0440	1.9917
74	2.0379	1.9854	1.9340
75	1.9804	1.9288	1.8783
76	1.9247	1.8740	1.8245
77	1.8709	1.8211	1.7725
78	1.8188	1.7699	1.7221
79	1.7685	1.7204	1.6735
80	1.7197	1.6725	1.6264
81	1.6725	1.6262	1.5809
82	1.6269	1.5813	1.5369
83	1.5827	1.5379	1.4943
84	1.5399	1.4959	1.4531
85	1.4984	1.4553	1.4132
86	1.4583	1.4159	1.3746
87	1.4194	1.3778	1.3372
88	1.3817	1.3408	1.3010
89	1.3452	1.3051	1.2660
90	1.3099	1.2704	1.2320
91	1.2756	1.2368	1.1991
92	1.2424	1.2043	1.1673
93	1.2102	1.1728	1.1364
94	1.1789	1.1422	1.1065
95	1.1487	1.1126	1.0775
96	1.1193	1.0839	1.0494
97	1.0908	1.0560	1.0222
98	1.0632	1.0290	0.9958
99	1.0364	1.0028	0.9702
100	1.0104	0.9774	0.9453
101	0.9851	0.9527	0.9212
102	0.9606	0.9288	0.8979
103	0.9368	0.9055	0.8752
104	0.9137	0.8830	0.8532
105	0.8913	0.8611	0.8319
106	0.8696	0.8399	0.8111
107	0.8484	0.8193	0.7910
108	0.8279	0.7992	0.7715
109	0.8079	0.7798	0.7525
110	0.7886	0.7609	0.7341
111	0.7697	0.7425	0.7162
112	0.7514	0.7247	0.6989
113	0.7336	0.7074	0.6820
114	0.7164	0.6906	0.6656
115	0.6996	0.6742	0.6497
116	0.6832	0.6583	0.6342
117	0.6673	0.6429	0.6192
118	0.6519	0.6278	0.6046
119	0.6369	0.6132	0.5904
120	0.6223	0.5990	0.5766
121	0.6081	0.5852	0.5631
122	0.5942	0.5718	0.5501
123	0.5808	0.5587	0.5374
124	0.5677	0.5460	0.5250
125	0.5550	0.5336	0.5130
126	0.5426	0.5216	0.5013
127	0.5305	0.5098	0.4899
128	0.5187	0.4984	0.4789
129	0.5073	0.4873	0.4681
130	0.4962	0.4765	0.4576
131	0.4853	0.4660	0.4474
132	0.4748	0.4558	0.4375
133	0.4645	0.4458	0.4278
134	0.4544	0.4361	0.4100
135	0.4447	0.4266	0.4092
136	0.4352	0.4150	0.4000
137	0.4259	0.4084	0.3916
138	0.4100	0.3990	0.3831
139	0.4200	0.3911	0.3749
140	0.3995	0.3828	0.3668
141	0.3917	0.3747	0.3590
142	0.3830	0.3600	0.3514
143	0.3750	0.3592	0.3435
144	0.3673	0.3937	0.3880
145	0.3500	0.3444	0.3296
146	0.3523	0.3372	0.3227
147	0.3452	0.3303	0.3160
148	0.3381	0.3235	0.3095
149	0.3313	0.3169	0.3031
150	0.3246	0.3104	0.2968
151	0.3181	0.3042	0.2908
152	0.3118	0.2980	0.2849
153	0.3056	0.2920	0.2791
154	0.2995	0.2862	0.2734
155	0.2936	0.2805	0.2679
156	0.2878	0.2749	0.2626
157	0.2822	0.2695	0.2573
158	0.2767	0.2642	0.2522
159	0.2713	0.2590	0.2472
160	0.2661	0.2540	0.2424
161	0.2610	0.2490	0.2376
162	0.2560	0.2442	0.2330
163	0.2511	0.2395	0.2284
164	0.2463	0.2349	0.2240
165	0.2417	0.2304	0.2197
166	0.2371	0.2260	0.2155
167	0.2327	0.2218	0.2113
168	0.2283	0.2176	0.2073
169	0.2241	0.2135	0.2034
170	0.2199	0.2095	0.1995
171	0.2159	0.2056	0.1958
172	0.2119	0.2018	0.1921
173	0.2080	0.1980	0.1885
174	0.2042	0.1944	0.1850
175	0.2005	0.1908	0.1816
176	0.1969	0.1874	0.1782
177	0.1934	0.1839	0.1750
178	0.1899	0.1806	0.1718
179	0.1865	0.1774	0.1687
180	0.1832	0.1742	0.1656
181	0.1800	0.1711	0.1626
182	0.1768	0.1680	0.1597
183	0.1737	0.1650	0.1568
184	0.1706	0.1621	0.1540
185	0.1677	0.1593	0.1513
186	0.1648	0.1565	0.1486
187	0.1619	0.1538	0.1460
188	0.1591	0.1511	0.1434
189	0.1564	0.1485	0.1409
190	0.1537	0.1459	0.1385
191	0.1511	0.1434	0.1361
192	0.1486	0.1410	0.1337
193	0.1461	0.1386	0.1314
194	0.1436	0.1362	0.1292
195	0.1412	0.1339	0.1270
196	0.1389	0.1317	0.1248
197	0.1366	0.1295	0.1227
198	0.1343	0.1273	0.1206
199	0.1321	0.1252	0.1186
200	0.1299	0.1231	0.1166
201	0.1278	0.1211	0.1147
202	0.1257	0.1191	0.1128
203	0.1237	0.1172	0.1109
204	0.1217	0.1153	0.1091
205	0.1198	0.1134	0.1073
206	0.1179	0.1116	0.1056
207	0.1160	0.1098	0.1039
208	0.1141	0.1080	0.1022
209	0.1123	0.1063	0.1005
210	0.1106	0.1046	0.0989
211	0.1088	0.1029	0.0974
212	0.1071	0.1013	0.0958
213	0.1055	0.0997	0.0943
214	0.1039	0.0982	0.0928
215	0.1023	0.0967	0.0913
216	0.1007	0.0952	0.0899
217	0.0991	0.0937	0.0885
218	0.0976	0.0922	0.0871
219	0.0962	0.0908	0.0858
220	0.0947	0.0895	0.0845
221	0.0933	0.0881	0.0832
222	0.0919	0.0868	0.0819
223	0.0905	0.0855	0.0807
224	0.0892	0.0842	0.0794
225	0.0879	0.0829	0.0782
226	0.0866	0.0817	0.0771
227	0.0853	0.0805	0.0759
228	0.0840	0.0793	0.0748
229	0.0828	0.0781	0.0737
230	0.0816	0.0770	0.0726
231	0.0804	0.0759	0.0715
232	0.0793	0.0748	0.0705
233	0.0782	0.0737	0.0694
234	0.0770	0.0726	0.0684
235	0.0759	0.0716	0.0674
236	0.0749	0.0706	0.0665
237	0.0738	0.0695	0.0655
238	0.0728	0.0686	0.0646
239	0.0718	0.0676	0.0637
